Tipos de Plegado de Chapa: Cómo Elegir el Correcto para tu Maquinaria

En la fabricación de maquinaria, el plegado de chapa es un trabajo que determina la rigidez de la pieza, su ajuste durante el montaje y el coste final del conjunto. Un pliegue bien resuelto puede reducir soldaduras, simplificar la fabricación y mejorar la estética de la máquina. Un pliegue mal planteado puede provocar fisuras, deformaciones, desviaciones de medida y horas extra de retrabajo.

Por eso, cuando una empresa busca un servicio de plegado de chapa industrial, en realidad está buscando algo más que una máquina capaz de doblar metal. Busca un partner que entienda cómo se comporta cada material, qué modalidad de plegado conviene en cada caso y cómo adaptar la pieza al uso real que va a tener dentro de la maquinaria.

Por eso, en Nebrinox ofrecemos esta guía sobre las principales modalidades de plegado de chapa, sus usos industriales más habituales y los factores que conviene tener en cuenta al diseñar piezas para maquinaria.

¿Qué es el Plegado de Chapa y por qué es Clave en la Fabricación de Maquinaria?

El plegado de chapa es un proceso de conformado en frío en el que una chapa metálica se deforma de forma controlada mediante un punzón y una matriz para obtener un ángulo o una geometría determinada.

Dicho de forma más práctica: es el proceso que permite convertir una chapa plana en una pieza funcional, capaz de formar laterales, refuerzos, soportes, carcasas, bastidores, tolvas o cerramientos.

En sectores como la maquinaria alimentaria, farmacéutica o industrial, donde el diseño, la limpieza y la precisión son cruciales, un buen plegado puede aportar tanto valor como el propio corte láser.

Tipos de Plegado de Chapa y sus Usos Industriales

La modalidad adecuada depende del nivel de precisión requerido, del espesor, del material y de la forma final que se quiere obtener. Estas son las más habituales en el entorno industrial.

Plegado al aire

El plegado al aire es una de las modalidades más extendidas en la industria. En este sistema, el punzón no lleva la chapa hasta el fondo completo de la matriz. El ángulo final se obtiene controlando la profundidad de penetración del punzón.

Su principal ventaja es la flexibilidad. Con un mismo juego de utillaje es posible trabajar distintos ángulos y distintos espesores, lo que lo convierte en una solución muy versátil para series cortas, medianas y piezas variables.

El plegado al aire se utiliza mucho en:

• Carenados de maquinaria
• Carcasas y envolventes metálicas
• Cuadros y armarios industriales
• Tapas, cerramientos y protecciones
• Piezas de gran tamaño donde se admite una pequeña compensación del rebote elástico

Es una opción muy habitual en fabricantes de maquinaria que trabajan con diseños personalizados o series no muy largas.

Plegado al fondo o acuñado

El plegado al fondo, también conocido como bottoming o acuñado, busca un contacto mucho más completo entre la chapa, el punzón y la matriz. En este caso, la pieza se prensa con mayor intensidad hasta definir el ángulo con mucha más precisión.

La gran ventaja de este sistema es que reduce al mínimo la variación angular y compensa mejor el rebote del material. Es interesante cuando la pieza necesita una repetitividad muy alta o cuando el ajuste final debe ser prácticamente perfecto.

Este tipo de plegado se utiliza sobre todo en:

• Componentes estructurales de precisión
• Piezas repetitivas para maquinaria pesada
• Soportes con tolerancias ajustadas
• Subconjuntos que deben encajar a la primera en montaje
• Aplicaciones donde el ángulo final no admite apenas desviación

Cuando una empresa fabrica maquinaria con múltiples piezas seriadas y necesita dimensiones estables, esta modalidad es más adecuada.

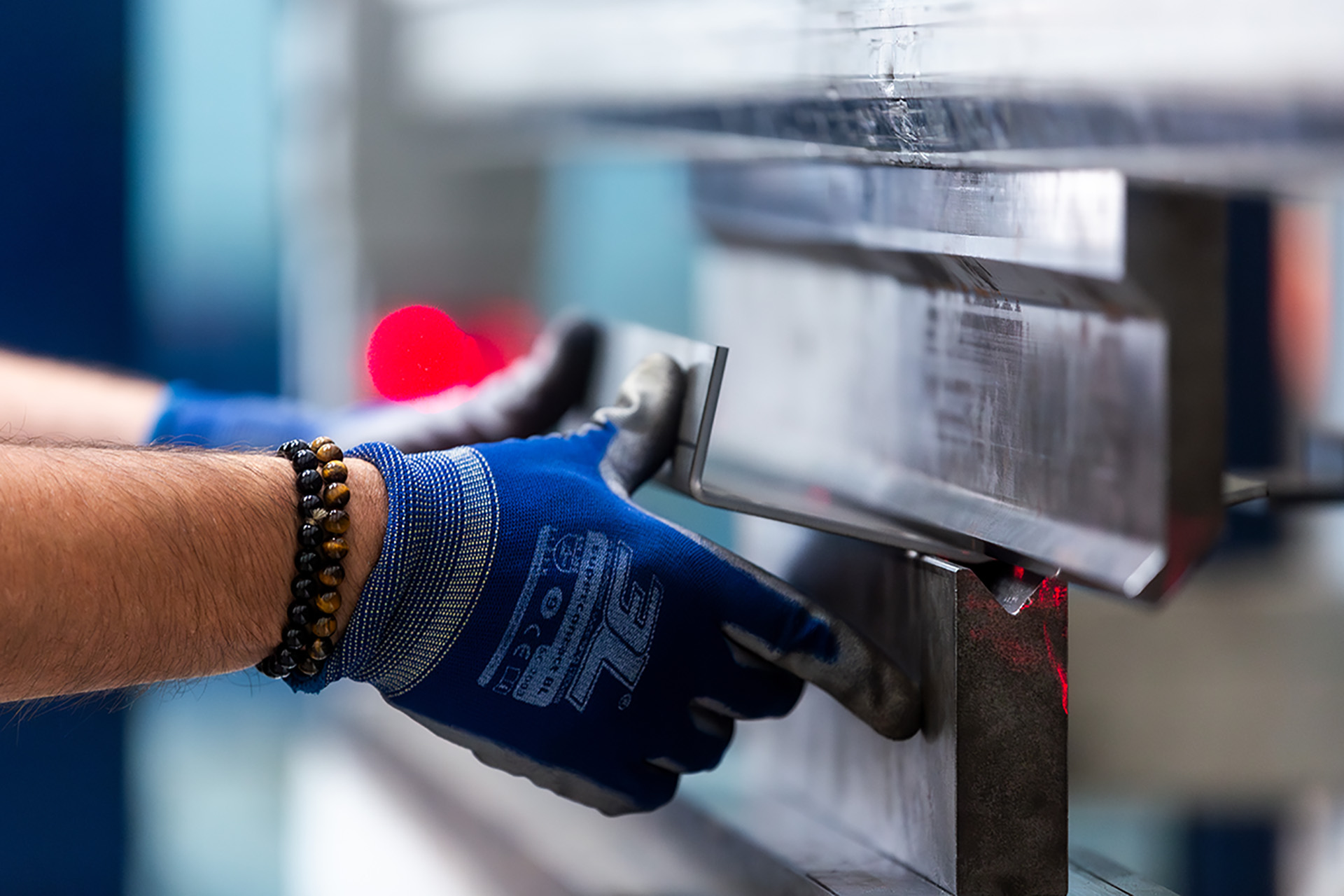

Plegado por pasos o sucesivo

El plegado por pasos, también llamado bumping, consiste en realizar una secuencia de pequeños pliegues muy próximos entre sí para simular una curva o una transición progresiva.

No crea una curva perfecta como lo haría una curvadora de rodillos, pero sí permite aproximarse a formas cilíndricas, cónicas o de transición con una buena relación entre coste, funcionalidad y facilidad de fabricación.

Es una solución muy útil cuando la geometría de la pieza exige un desarrollo curvo, pero no compensa recurrir a otro proceso específico.

Se emplea con frecuencia en:

• Tolvas para maquinaria alimentaria
• Transiciones entre secciones
• Conductos y canalizaciones
• Piezas de evacuación o carga
• Cuerpos cónicos o semicilíndricos en maquinaria agrícola o industrial

Para determinados diseños, permite resolver formas complejas a partir de chapa cortada y plegada, lo que reduce la necesidad de trabajos adicionales.

Cómo Elegir la Modalidad de Plegado Correcta

La elección entre una modalidad u otra depende, sobre todo, de la función de la pieza dentro del conjunto. Estás son algunas de las preguntas frecuentes para determinar el tipo de plegado más adecuado.

¿Por qué Elegir a Nebrinox como Partner de Plegado CNC?

En Nebrinox, el plegado de chapa forma parte de un enfoque industrial más amplio orientado a entregar piezas viables, precisas y listas para ensamblar.

Nuestra oficina técnica revisa cada diseño para asegurar que el resultado sea funcional y viable. Además, trabajamos con un enfoque integral que incluye procesos complementarios como roscado y avellanado, lo que permite entregar componentes más preparados para el siguiente paso productivo.

Contamos con una capacidad máxima de plegado de 3 metros y 230 toneladas, lo que nos permite abordar piezas de gran formato y aplicaciones industriales de mayor envergadura. Todo ello con una especialización en materiales como el acero inoxidable, muy presente en maquinaria, estructuras y aplicaciones industriales de diversos sectores.

En Nebrinox ayudamos a convertir planos en piezas preparadas para integrarse en procesos industriales reales. Si estás desarrollando una máquina o un componente metálico y necesitas un partner especializado en plegado de chapa industrial, contacta con nosotros y nuestro equipo se pondrá a trabajar cuanto antes en tu proyecto.
